Арматура А500С в монолитном строительстве: как снизить расход на 10-20% без потери прочности по СНиП

Чтобы разобраться в механизмах оптимизации и получить практические рекомендации, мы обратились в компанию ГОСТ Металл которая реализует металлопрокат в Москве с 2006 года.

Почему А500С позволяет снизить расход: механизм экономии

Экономический эффект от использования арматуры А500С основан на её улучшенных механических характеристиках, которые позволяют оптимизировать конструктивные решения без снижения несущей способности.

Расчётное сопротивление. Ключевое преимущество арматуры А500С - расчётное сопротивление 435 МПа против 355 МПа у класса А400. Это на 22,5% выше, что напрямую влияет на требуемое количество металла в конструкции. Более высокое расчётное сопротивление означает, что каждый килограмм арматуры А500С работает эффективнее.

Пересчёт сечений. При одинаковой нагрузке на конструкцию требуется меньшая площадь поперечного сечения арматуры класса А500С. Это позволяет либо уменьшить диаметр стержней, либо увеличить шаг их установки, сохраняя при этом все требования по прочности и надёжности согласно нормативам.

Свариваемость без ограничений. Арматура А500С производится методом термомеханической обработки с углеродным эквивалентом не более 0,5%, что обеспечивает отличную свариваемость. При использовании сварных каркасов вместо вязаных можно снизить длину нахлестов на 30-40%, что даёт дополнительную экономию металла.

Минимальный процент армирования. А500С позволяет работать ближе к нижней границе минимального процента армирования, установленной СНиП, без риска для прочности конструкции. Это даёт возможность оптимизировать количество металла в каждом элементе здания.

Нормативная база: что говорит СНиП об оптимизации расхода

Оптимизация расхода арматуры должна проводиться строго в рамках действующих нормативов. Понимание нормативной базы критически важно для обоснования проектных решений перед технической экспертизой.

СНиП 52-01-2003 «Бетонные и железобетонные конструкции» устанавливает минимальный процент армирования в зависимости от типа конструкции:

• Для плит перекрытия - минимум 0,05% от площади сечения бетона.
• Для колонн - минимум 0,1%.
• Для стен - минимум 0,05% по каждому направлению.

СП 63.13330.2018 «Бетонные и железобетонные конструкции» актуализированная редакция СНиП 52-01-2003, содержащая требования к монолитным конструкциям многоэтажных зданий. Документ регламентирует требования к защитному слою бетона, минимальным расстояниям между стержнями и другим критически важным параметрам.

ГОСТ Р 52544-2006 «Прокат арматурный свариваемый периодического профиля классов А500С и В500С» устанавливает технические требования к производству арматуры класса А500С. Согласно стандарту, предел текучести должен составлять не менее 500 МПа, а расчётное сопротивление - 435 МПа.

Письмо Госстроя России № ВА-165/13 от 25.02.1994 содержит официальную рекомендацию о замене арматуры класса А400 (А-III) на класс А500С с соответствующим пересчётом площади сечения. Этот документ существенно упрощает согласование проектов с использованием А500С.

ВАЖНО! Принцип оптимизации заключается в том, чтобы работать в диапазоне от минимального до оптимального процента армирования. Оптимальный процент обычно составляет 1-3% и обеспечивает наилучшее соотношение прочности и стоимости конструкции.

Практические цифры: сколько арматуры экономит А500С

Для понимания реального эффекта от перехода на арматуру А500С рассмотрим конкретные цифры расхода металла на различные конструкции монолитного здания.

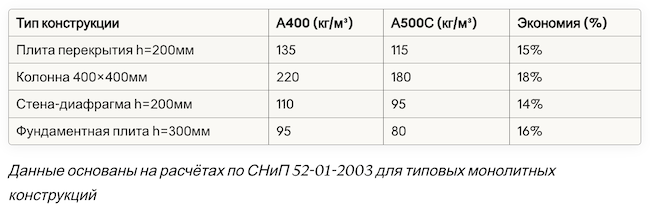

Сравнение расхода арматуры А400 vs А500С на 1 м³ бетона:

• Плиты перекрытия. Для стандартной плиты перекрытия толщиной 200 мм использование А500С позволяет снизить расход с 135 до 115 кг на кубометр бетона. Это достигается либо увеличением шага установки стержней с 150 до 180 мм при сохранении диаметра, либо уменьшением диаметра стержней с 12 до 10 мм при сохранении шага.
• Колонны. В высоконагруженных колоннах экономия достигает 18%. Для колонны сечением 400×400 мм можно использовать 8 стержней диаметром 20 мм вместо 8 стержней диаметром 22 мм при сохранении требуемой несущей способности. Это даёт существенную экономию на протяжении всей высоты здания.
• Стены-диафрагмы. Несущие стены толщиной 200 мм при использовании А500С требуют на 14% меньше металла. Экономия достигается за счёт возможности увеличения шага установки вертикальной и горизонтальной арматуры с сохранением минимального процента армирования.
• Фундаментные плиты. Даже в фундаментных конструкциях, где часто используется конструктивное армирование с запасом, переход на А500С даёт экономию порядка 16%.

Совет: "Ключевая ошибка проектировщиков - они автоматически используют старые таблицы расхода для А400, не пересчитывая под А500С. При этом СНиП прямо допускает снижение площади сечения арматуры пропорционально увеличению расчётного сопротивления. Для плиты перекрытия толщиной 200 мм это означает переход с шага 150 мм на шаг 180 мм при том же диаметре, или снижение диаметра с 12 мм до 10 мм при том же шаге. Экономия 15-20% при полном соблюдении всех норм прочности."

Практический кейс оптимизации

Рассмотрим конкретный пример оптимизации плиты перекрытия для типового этажа жилого дома.

Исходные данные:

• Плита перекрытия толщиной 200 мм.
• Пролёт 6 метров.
• Нормативная нагрузка 400 кг/м².
• Исходный проект: арматура А400 диаметром 12 мм с шагом 150 мм.

Оптимизированное решение с А500С:

• Арматура А500С диаметром 10 мм с шагом 180 мм.
• Площадь сечения арматуры на 1 м: было 7,54 см²/м, стало 4,36 см²/м.
• Расчётная несущая способность сохранена за счёт повышенного расчётного сопротивления.
• Экономия металла: 42%.
• Для плиты площадью 1000 м²: экономия около 2 тонн арматуры.

ВАЖНО! Любые изменения в проекте должны сопровождаться полным поверочным расчётом с учётом всех требований СНиП, включая проверку по предельным состояниям первой и второй группы.

Часто задаваемые вопросы

Можно ли использовать А500С вместо А400 без пересогласования проекта?

Нет, любое изменение класса арматуры требует корректировки проектной документации и прохождения экспертизы. Однако Письмо Госстроя № ВА-165/13 от 1994 года официально рекомендует замену А400 на А500С, что упрощает согласование. Главное - корректно пересчитать сечения с учётом повышенного расчётного сопротивления.

Какой минимальный расход арматуры допускает СНиП для монолитных конструкций?

Согласно СНиП 52-01-2003, минимальный процент армирования зависит от типа конструкции: для плит перекрытия - 0,05%, для колонн - 0,1%, для стен - 0,05% по каждому направлению. Важно не путать минимальный процент (нижняя граница безопасности) с оптимальным (обычно 1-3%), который даёт лучшее соотношение прочность/стоимость.

Где максимальный потенциал экономии при переходе на А500С?

Наибольшая экономия достигается в высоконагруженных конструкциях: колоннах (до 20%), плитах перекрытия (15-18%), несущих стенах-диафрагмах (12-15%). В фундаментных плитах экономия меньше (10-12%), так как там часто используется конструктивное армирование с запасом. Также существенная экономия возникает при использовании сварных каркасов вместо вязаных - снижение нахлестов даёт дополнительные 5-7%.

Требуется ли специальное оборудование для работы с А500С?

Нет, арматура А500С обрабатывается тем же оборудованием, что и А400. Более того, благодаря отличной свариваемости А500С (углеродный эквивалент не более 0,5%), с ней проще работать при изготовлении сварных каркасов. Резка, гибка и вязка выполняются стандартным инструментом без каких-либо особенностей.

Заключение

Переход на арматуру А500С в монолитном домостроении - это не просто замена материала, а системный подход к оптимизации, который при грамотном проектировании даёт экономию 10-20% без малейшего компромисса по прочности.

Ключевые факторы успеха:

• использование повышенного расчётного сопротивления (435 МПа вместо 355 МПа);
• работа в диапазоне от минимального до оптимального процента армирования по СНиП;
• применение сварных каркасов для снижения нахлестов;
• тщательный поверочный расчёт всех конструктивных элементов;
• правильное оформление проектной документации с обоснованием по нормативам.
